제품소개
스크류콤프레샤, 드라이어, 피스톤콤프레샤, 애프터쿨러 등 공기압축기 관련 전문 회사로서 최고의 품질로 고객님들께 판매 공급하여 드리고 있습니다.
스크류 콤프레샤
- 모델명
- CK VSD SERIES
- 제품명
- 인버터 콤프레셔
- 출력범위
- 40HP~200HP
- 사용압력
- 7 / 9 / 13bar
- 모델구성
- CK 450 BV, CK 660 BV, CK 660 PLUS BV, CK 1020 BV, CK 1380 BV, CK 1380 PLUS BV, CK 2120 BV, CK 2720 VSD
- 전원
- 220/380/440V, 50/60Hz
제품상세정보
Screw AIR Compressors
CK VSD SERIES 30HP~400HP
에너지 절감형 인버터 구동CE, UL 인증을 받은 고효율 인버터 적용으로 모터의 회전수를 제어하여 불필요한 전력소비를 줄이고 경제적인 운전이 가능합니다. 소프트 스타트 방식으로 피크전력 감소 효과와 수전설비 용량 절감 효과를 얻을 수 있으며 낮은 회전수로 모터 및 베어링, 오버홀 등의 긴 수명을 보장합니다.
CK VSD SERIES ADVANTAGE

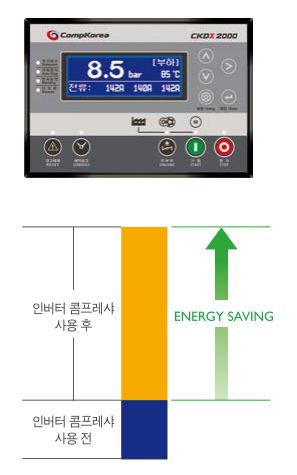

인버터 전용 컨트롤러 (CKDX 2000)
콤프코리아의 인버터 콤프레셔를 제어하는 인버터 전용 컨트롤러로, 현장의 압축공기 사용량에 따라 주파수를 정밀하게 제어하고 인버터 및 콤프레셔의 상태를 실시간으로 확인할 수 있습니다.
인버터 콤프레셔의 적용범위
- 사용량 변동압축공기 사용량의 편차가 큰 경우
- 복합 운전일반 타입 스크류 콤프레셔와 동시에 사용하는 경우
- 압력 안정압력변동이 작아야 하는 시스템
- 정압 운전압축공기가 일정한 압력으로 소모되는 시스템
ENERGY SAVING
인버터 콤프레셔의 에너지 절감
- 필요한 압축공기 생산압축공기 소모량에 따른 신속하고 정밀한 대응으로 무부하 운전 시 소모되는 전력 절감
- 소프트스타트기동 시 발생하는 Overshoot에 의한 에너지 손실을 방지하고 수명 연장
- 압력설정 최적화현장 시스템에 맞는 압력설정으로 추가적인 에너지 절감 가능

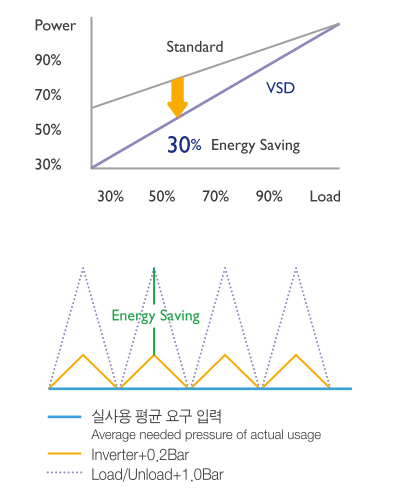

압력 설정에 따른 에너지 절감
기존 콤프레셔의 넓은 압력 범위를 필요 압력에서 안정적으로 설정하여 운전할 수 있으며, 통상적인 압축공기 라인 압력을 1Bar 강하했을 때 5~7%의 추가적인 전력 절감이 가능합니다.
SPECIFICATIONS
| Model | Bar | Capacity (㎥/min) |
Capacity (cfm) |
KW / HP | 윤활유량 (L) |
토출구경 (inch) |
Dimension (L x W x H)mm |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|
| CK 450 BV | 7 | 1.35 ~ 4.5 | 47.7 ~ 158.9 | 30 / 40 | 18 | 25A (1") | 1,580 x 660 x 1,325 | 580 |
| 9 | 1.17 ~ 3.9 | 41.3 ~ 137.7 | ||||||
| 13 | 1.08 ~ 3.6 | 38.1 ~ 127.2 | ||||||
| CK 660 BV | 7 | 1.9 ~ 6.62 | 67.1 ~ 233.8 | 37 / 50 | 20 | 40A (1 1/2") | 2,060 x 810 x 1,530 | 870 |
| 9 | 1.8 ~ 6.11 | 63.5 ~ 215.7 | ||||||
| 13 | 1.4 ~ 4.58 | 49.4 ~ 161.7 | ||||||
| CK 660 PLUS BV | 7 | 2.3 ~ 7.58 | 81.2 ~ 267.7 | 45 / 60 | 20 | 40A (1 1/2") | 2,060 x 810 x 1,530 | 920 |
| 9 | 2.1 ~ 6.76 | 74.1 ~ 238.7 | ||||||
| 13 | 1.8 ~ 6 | 63.5 ~ 211.8 | ||||||
| CK 1020 BV | 7 | 3.1 ~ 10.3 | 109.5 ~ 363.7 | 55 / 75 | 40 | 50A (2") | 2,600 x 990 x 1,785 | 1600 |
| 9 | 2.6 ~ 8.61 | 91.8 ~ 304 | ||||||
| 13 | 2.1 ~ 7.1 | 74.1 ~ 250 | ||||||
| CK 1380 BV | 7 | 4.1 ~ 13.64 | 144.8 ~ 481.7 | 75 / 100 | 40 | 50A (2") | 2,600 x 990 x 1,785 | 1,780 |
| 9 | 3.8 ~ 12.7 | 180.2 ~ 594.7 | ||||||
| 13 | 2.9 ~ 9.63 | 144.8 ~ 477.5 | ||||||
| CK 1380 PLUS BV | 7 | 4.8 ~ 15.9 | 169 ~ 565 | 90 / 125 | 40 | 50A (2") | 2,600 x 990 x 1,785 | 1,920 |
| 9 | 4.1 ~ 13.4 | 144.7 ~ 474 | ||||||
| 13 | 3.6 ~ 11.8 | 127.1 ~ 417 | ||||||
| CK 2120 BV | 7 | 6.4 ~ 21.2 | 226 ~ 748.6 | 110 / 150 | 80 | 65A (2 1/2) | 2,850 x 1,300 x 2,100 | 3,350 |
| 9 | 5.6 ~ 18.5 | 198 ~ 653.3 | ||||||
| 13 | 4.1 ~ 13.52 | 144.8 ~ 477.5 | ||||||
| CK 2720 VSD | 7 | 8.4 ~ 27.8 | 296.6 ~ 981.7 | 160 / 200 | 100 | 80A (3") | 3,550 x 1,270 x 2,075 | 3,600 |
| 9 | 7.1 ~ 23.42 | 250.7 ~ 827 | ||||||
| 13 | 5.9 ~ 19.7 | 208.3 ~ 695.7 |
7Bar, 13Bar 사양은 별도 문의 / 냉각방식 공냉식 / 최저압력 4.5Bar / 최대압력 12Bar / 구동방식 직결구동 / 전압·주파수 220, 380, 440V / 50, 60Hz
